Korszerű Brinell keménységmérés

Korszerű Brinell keménységmérés

Cikkünkben a technológiai fejlődés Brinell keménységmérések során tapasztalható előnyeiről tájékozódhat.

Miért előnyös a 4x digitális zoom használata a keménységmérés során? Mennyiben változtatja meg a LED technológia a lenyomatok kiértékelését? Olvasson tovább, és ismerje meg a válaszokat!

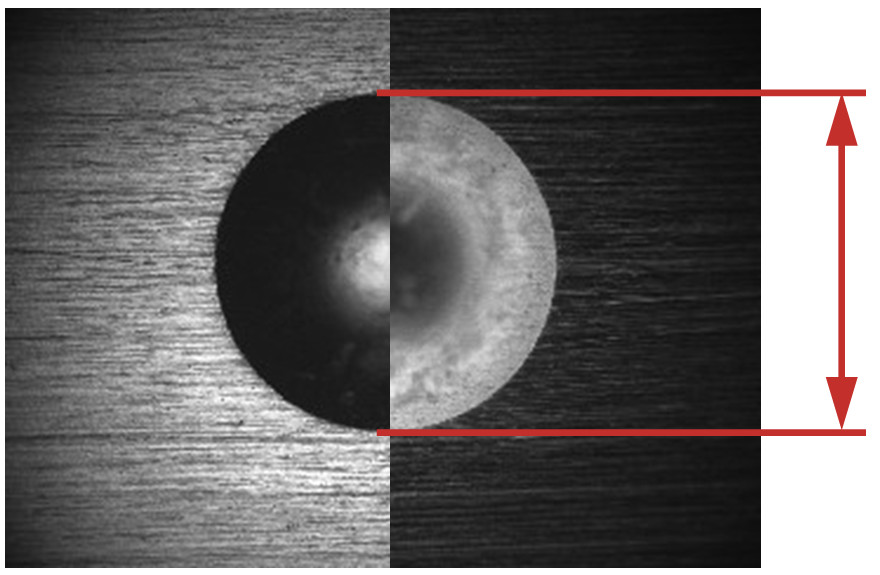

A Brinell mérés során a nagy terhelőerő következtében az anyag a lenyomat szélein felgyűrődhet, melyet kiértékeléskor sötét élként látunk. A jelenség miatt a kiértékeléskor nem a valós lenyomat széleket értékeljük ki, mely pontatlan keménységértékeket eredményez. Ennek kiküszöbölésére használatos a LED körfény, mely kiemeli a Brinell lenyomat széleit, így a valós értéket kapjuk meg.



4x Digitális zoom – Brinell mérés

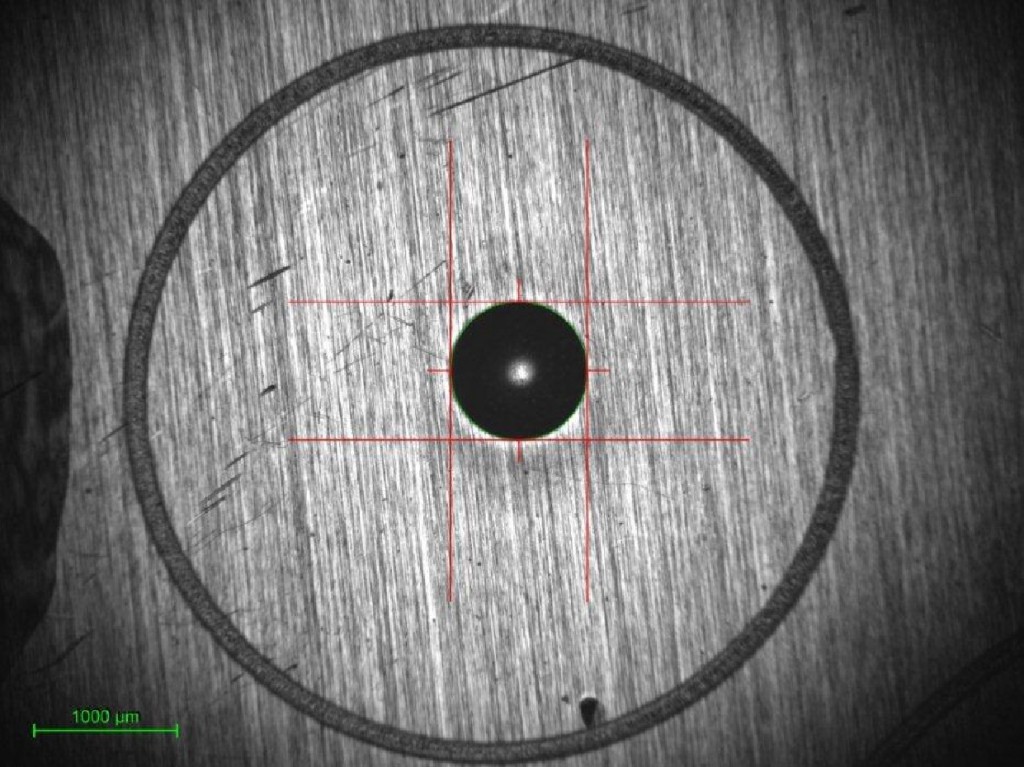

1:1 kijelző - 4x objektív - 2,8µm felbontás

1:1 kijelző – 4x objektív – 2,8µm felbontás

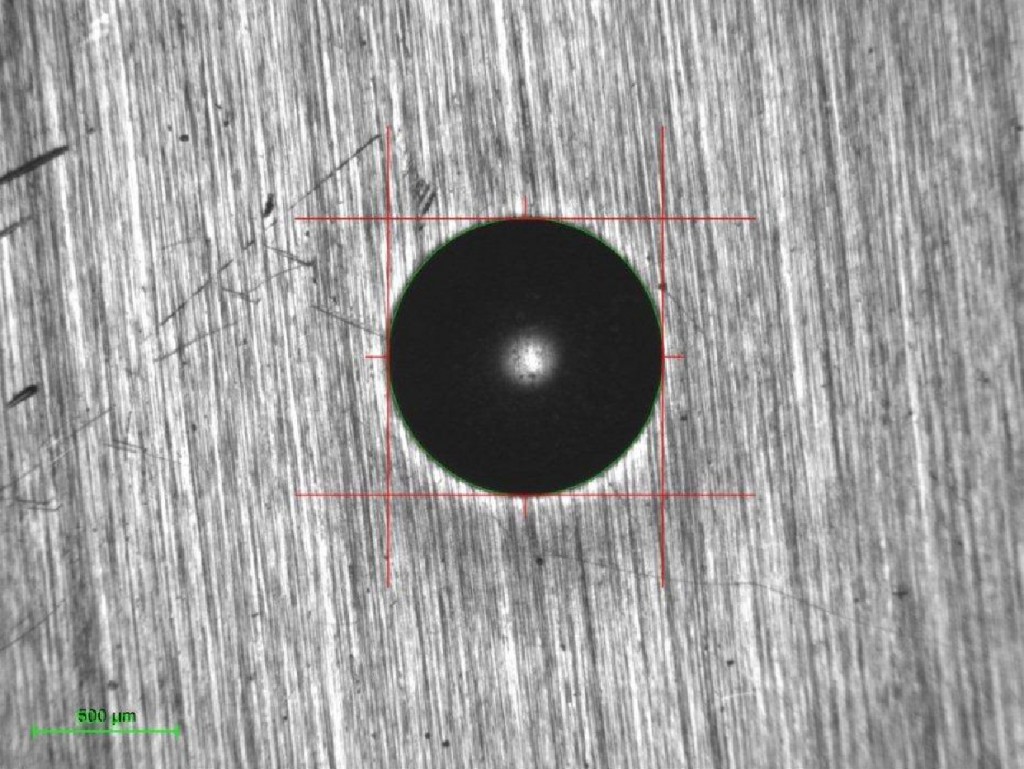

2:1 kijelző - 4x objektív - 1,4µm felbontás

2:1 kijelző – 4x objektív – 1,4µm felbontás

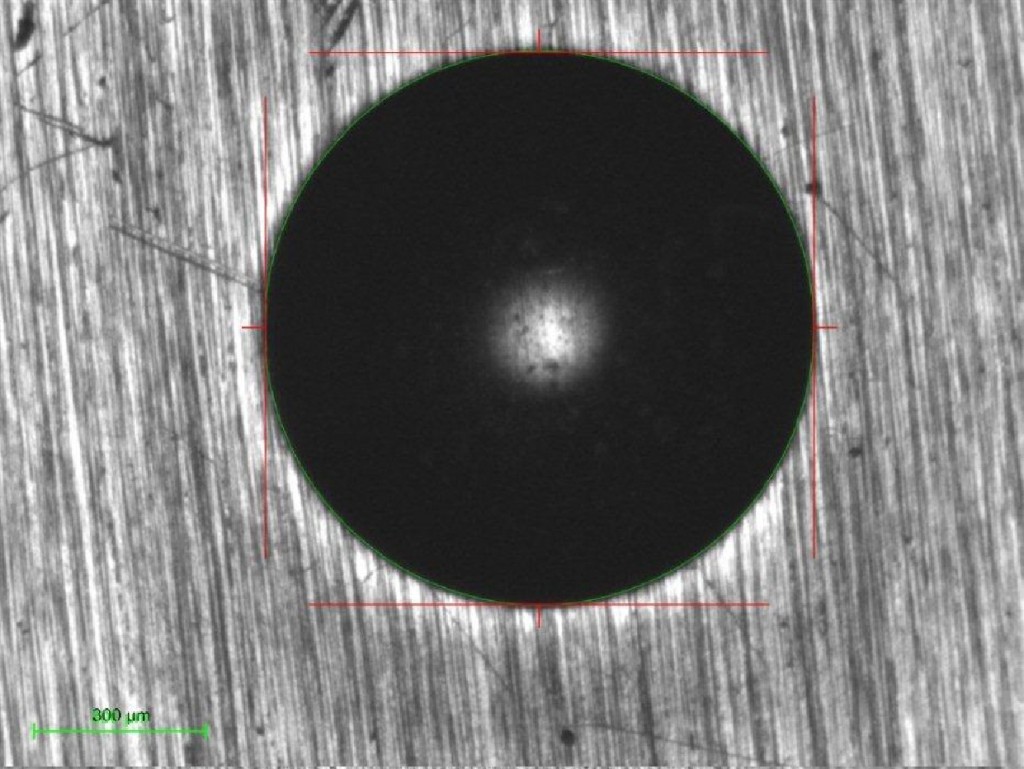

4:1 kijelző - 4x objektív - 0,7µm felbontás

4:1 kijelző – 4x objektív – 0,7µm felbontás



Nincs szükség többé LED körfény megvilágításra?

A gyártói fejlesztések következtében automatikus méréssel és 4x digitális zoom használatával ma már akár lágy Brinell minták is helyesen mérhetőek, ami megkönnyíti a Brinell keménységmérő kezelését. Azonban lágyabb, pl. alumínium minták manuális leolvasásánál továbbra is szükséges és hasznos lehet a LED körfény használata.



A bal oldalon látható kép 5 MP kamerával és az új optikai rendszerrel készült. A jobb oldali kép azt mutatja, hogy a körfényre csak nehezen értékelhető felületek esetében van szükség.



Az 5 MP kamera előnyei Brinell keménységmérés során

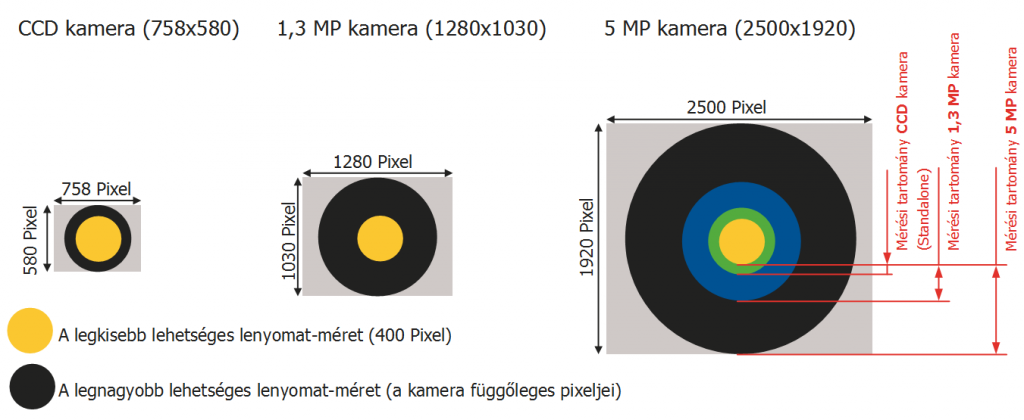

Ezen a sematikus ábrán látható a kamerák közötti különbség. A pixelek mérete mindegyik esetben ugyanakkora. Ez az oka annak, hogy a lehető legkisebb lenyomat mérete mindegyik kamera esetén ugyanakkora (400 pixel).



További információk és kapcsolódó termékek a Brinell keménységmérés témájában.

Kérdés esetén keressen bizalommal az alábbi elérhetőségeim valamelyikén!
