Cikkünkben a technológiai fejlődés Vickers keménységmérések során tapasztalható előnyeiről olvashat.

Mennyiben változtatja meg a LED technológia a lenyomatok kiértékelését? Hogyan segítheti a munkáját az optikai zoom, ha keménységmérőjén minimum két objektív használata szükséges a keményebb és lágyabb anyagok megfelelő méréséhez? Miért előnyös egy 5 Megapixeles kamera használata a keménységmérés során? Olvasson tovább, és ismerje meg a válaszokat!



Az 5 MP kamera előnyei

Összehasonlításként nézzünk meg két képet! A bal oldali 1,3 MP kamerával készült, a másik pedig 5 MP-el.

  • a pixelek mérete mindkét kép esetében ugyanaz
  • 1.kép: 1,3 MP kamera 80x objektívvel
  • 2.kép: 5 MP kamera 40x objektívvel
  • az 5 MP kamerával készült képen a lenyomat részletgazdagabb, mivel az 5 MP kamera több pixelt tartalmazó chipje nagyobb felbontású képet ad a lenyomatról
  • ezért az 5 MP kamera használatával nem szükséges további optikai nagyítás (nagyobb nagyítású objektív használata)



Konklúzió:

  • a kép minősége 40x objektívvel és 5 MP kamerával sokkal jobb, mint a 80x objektívvel és 1,3 MP kamerával készült kép
  • a 40x objektív + 5 MP párosítással magasabb mérési pontosság érhető el, mint a 80x 1,3 MP kamera kombinációval
  • automata mérésnél, automata fókusz- és fényállításnál magasabb reprodukálhatóság érhető el
  • a 40x objektív + 5 MP kamera használata jobb felbontást, jobb kontrasztot és jobb képélességet biztosít a 80x objektív + 1,3 MP kamera alkalmazásához képest



CCD kamera (758 x 580)               1,3 MP kamera (1300 x 1030)                     5 MP kamera (2500 x 1920)

Ezen a sematikus ábrán jól megfigyelhető a kamerák közötti különbség. A sárga szín jelöli a lehető legkisebb mérhető lenyomat méretét (200 pixel a szabványok szerint), a fekete pedig a lehető legnagyobb lenyomat méretét. A pixelek mérete minden esetben ugyanakkora. Ez az oka annak, hogy a lehető legkisebb lenyomat mérete mindegyik kamera esetében ugyanakkora.

5 MP kamera és 1,3 MP kamera összehasonlítása:

  • ugyanaz a lenyomat ugyanazzal az objektívvel (40x) és különböző kamerákkal
  • a kép nagyobb: az 5 MP kamerával vizsgált lenyomat képe kétszer nagyobb, mint az 1,3 MP kamerával készült lenyomat képe
  • a kisebb kamera chip következtében (1/2,5”<1/1,8”) a lenyomat 1,3x nagyobbnak látszhat
  • mindkét esetben ugyanakkora a képek pixelmérete



 Különbségek LED megvilágítással és anélkül

A baloldali képen látható a hagyományos megvilágítással, a jobb oldali képen pedig a LED megvilágítással készült kép. Mindkét kép 40x objektívvel készült, a mért darab keménysége 686 HV1, és mindkét esetben 1,3 MP kamerát használtak.



A korszerű keménységmérő gépek LED megvilágítással felszereltek. A LED fény költséghatékony, hiszen akár több mint 10 évig működőképes karbantartás és szervizigény nélkül. A LED fény használata lehetővé teszi az automatikus fénybeállítást.



Optikai zoom

Mérési tartomány a három kamera esetében 7x optikai zoom rendszerrel kombinálva

A korszerű keménységmérő gépek optikai zoommal felszereltek, ami kiváló mérési optikai nagyítást tesz lehetővé, így az objektívek cserélgetése nem szükséges többé. A baloldali képeken egy egyszerű kamera látóterének nagysága látható zoom nélkül, a jobb oldalon az 5MP kamerával elérhető maximálisan vizsgálható lenyomatméret látható (7x optikai zoom alkalmazása mellett).

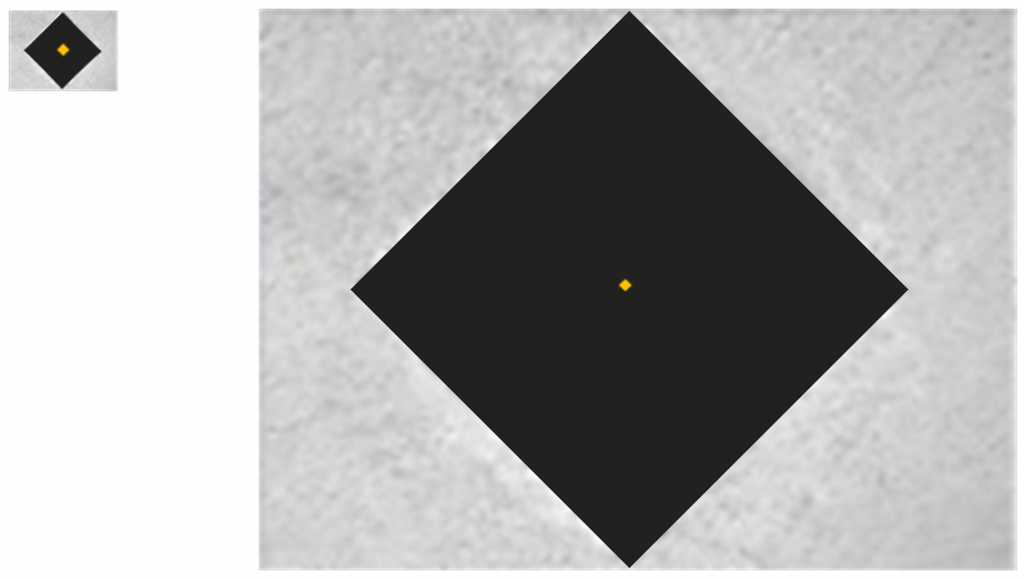

1/2"  CCD kamera: 750x580 pixel (teljes nagyítás: 1x7=7x)

1/2″ CCD kamera: 750×580 pixel (teljes nagyítás: 1×7=7x)

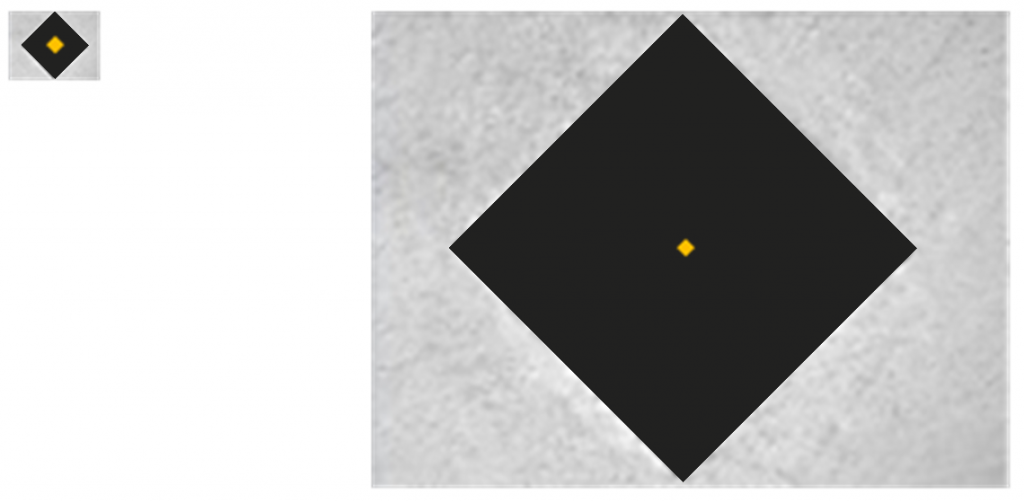

1/2" 1,3 MP USB kamera: 1300x1000 pixel (teljes nagyítás: 1,7x7=12x)

1/2″ 1,3 MP USB kamera: 1300×1000 pixel (teljes nagyítás: 1,7×7=12x)

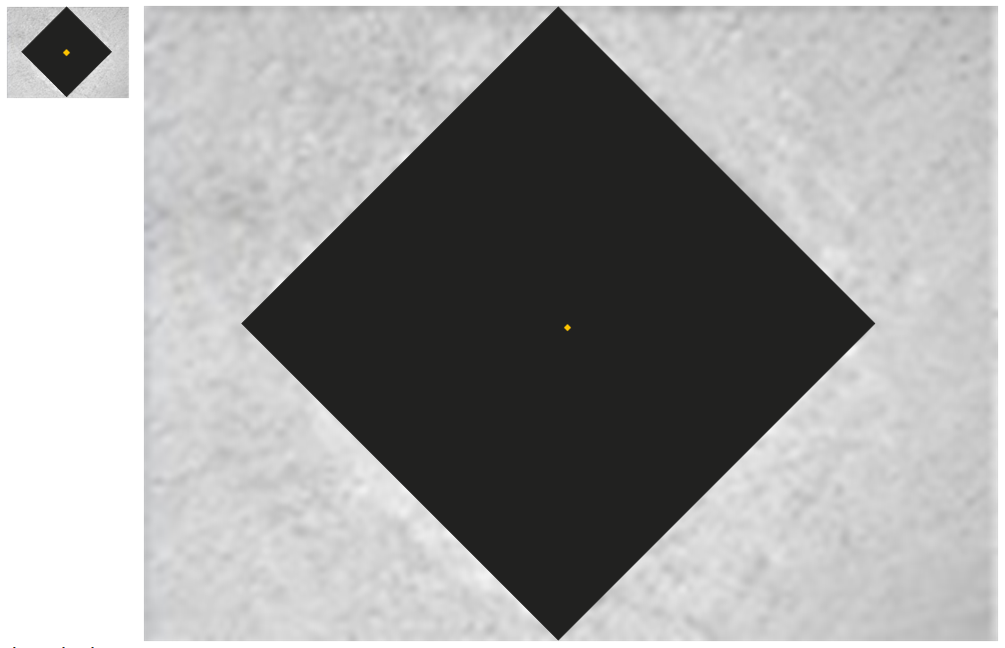

1/2,5" 5 MP USB kamera: 2600x2000 pixel (teljes nagyítás: 3,4x7=24x)

1/2,5″ 5 MP USB kamera: 2600×2000 pixel (teljes nagyítás: 3,4×7=24x)

Kiválasztottuk a minimum és maximum nagyítást mint tényezőt (az 1. és 10. zoom lépcsőknek megfeleltetve). A fekete lenyomat a legnagyobb lehetséges lenyomat-méretet mutatja. A sárga lenyomat a szabványok szerinti legkisebb mérhető lenyomatot (200 pixel).

Ez jól mutatja az optikai zoom segítségével elérhető optikai mérési tartományt.



A „teljes nagyítás” kiszámítása:

  • az első tényező a kamera és a CCD kamera függőleges pixeleinek a kvóciense
  • a CCD kamera tényezője 580 pixel/580 pixel = 1
  • az 1,3 MP USB kamera tényezője 1030 pixel/580 pixel = 1,7
  • az 5 MP kamera tényezője 2000 pixel/580 pixel = 3,4
  • a 7-es tényező azt jelenti, hogy 7x nagyítása van az optikai zoomnak

Verhetetlen: 5 MP kamera
