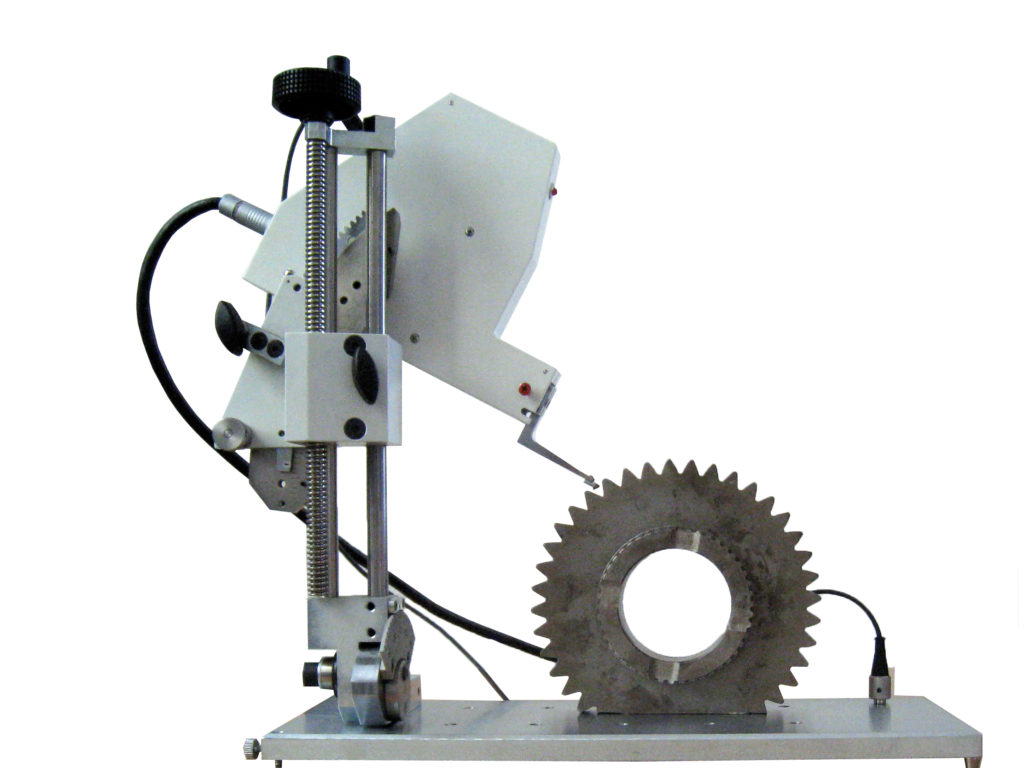

ERNST Esatest MTR X precíziós asztali keménységmérő széria

ERNST Esatest MTR X precíziós asztali keménységmérő széria

Áttörés a keménységmérésben az az Ernst által szabadalmaztatott mérési eljárás, mellyel a gyémánt benyomótest elektromos vezető­felületté válik.

MÉRÉSI ELV:
Az ERNST által szabadalmaztatott módszer elektromos ellenállás révén méri a keménységet

A keménységet hagyományosan úgy mérik, hogy egy ismert méretű és formájú, kemény benyomótestet nyomnak a vizsgálandó anyagba. Ezután a benyomódás mértékét optikai vagy mechanikai módszerrel lehet meg állapítani.

Sokáig az elektromos méréseket kizárták, mivel a leggyakrabban használt gyémánt benyomótestek nem vezetik az áramot. Egy új szabadalomnak köszönhetően lehetővé vált, hogy a gyémánt benyomótest egy elektromos vezető felületté váljon. Ha ilyen gyémántot használnak benyomótestként, az a benyomódás alatt jelzéseket tud adni a pozíciójáról, ami pedig a benyomódás mélységét jelenti.

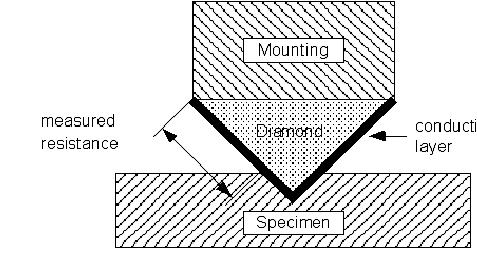

Az ábra a benyomótest és a vezető felület vázlatát mutatja.



Ez a vezető felület egy elektromos hidat képez a munkadarab és a gyémánt benyomótest között. A bevonat és a munkadarab közötti elektromos ellenállás mérésével jelzést kapunk a gyémánt helyzetéről. Az ellenállás mértéke a benyomódás mélységét vagy más szóval a benyomódás mértékét jelzi. Azonos ellenállások azonos benyomódásokat jelentenek.

Hogy elkerüljük az elektromos ellenállás nehézkes kalibrációját, a műszert összehasonlító eszközként használhatjuk. Ezért az első terhelés – ellenállás görbét egy kalibrált keménység összehasonlító lapon vesszük fel. Ezt a görbét a berendezés memóriája tárolja.



Minden további görbét, mely fémes anyagon képződik, a készülék ezzel a kalibrációs görbével hasonlítja össze. A berendezés kiválasztja a görbének azt a két pontját, amelynek azonos az elektromos ellenálló-képessége, vagy más szóval, amelyet ugyanolyan benyomódással értünk el. Mivel az etalon értéke ismert, a továbbiakban végzett méréseknél a munkadarab keménysége is ismertté válik.


ELŐNYÖK:

  • Nincs szükség bonyolult mérőszerkezetre
  • Olyan kvázi elérhetetlen felületeken is mérhető a keménység, ahol korábban csak a darab szétszerelése, vagy elvágása után lehetett. Pl.: lyukakban, üregekben, szerkezetek oldalában, belső felületeken
  • A berendezés nem kényes, a munkadarab vagy az alátámasztás rugalmas deformációira
  • A hordozható verzió (Handy Esatest X) lehetővé teszi a vertikális felületeken vagy fej fölött történő mérést
  • Az MTR X sorozathoz ACCREDIA (UKAS-szal egyenértékű) kalibrációs tanúsítvány jár a DIN 50158-2 nemzetközi szabványnak megfelelően

KORLÁTOZÁSOK:

Megfigyelték, hogy a krómon és titánon végzett mérések roncsolják a felületet, miközben plusz vezetőképességet adnak hozzá: emiatt a berendezést nem lehet ezeken a fémeken használni. Illetve a zsugorított keményfémek, mint a WIDIA, gyorsan tönkreteszik a vezető réteget.



MŰSZAKI ADATOK/alapfelszerelés:

  • Leolvasás: közvetlenül az érintőképernyőről
  • Digitális kijelző: 8,4″ érintőképernyő (800 x 600px)
  • Leolvasás: közvetlenül az érintőképernyőről
  • Beépített skálák: HV – HRC – HRB – HB30 – N/mm² – HRF – HRD
  • Egyéb skálák opcionálisan, kérésre
  • Skála választás: az érintőképernyő segítségével
  • Automata terhelés – 200gr-tól 10kg-igválasztható az adott MTR X szériás modellnek megfelelően:

A modell = 1kg – 10kg (9,81-98,1 N)
B modell = 0,5kg – 10kg (4,9-98,1 N)
C modell = 0,2kg – 2 kg (1,96-98,1 N)

  • Terhelés módja: automata / valós idejű ellenállás és terhelési érték akvizíció
  • Terhelés kiválasztása: az érintőképernyő segítségével
  • Terhelés idő: a vizsgálati ciklus ideje a kiválasztott terheléstől függ (max. 12 másodperc)
  • Minimum mérhető átmérő: külső Ø2mm, belső Ø12mm
  • USB csatlakozó – integrált Ethernet
  • Munkaterület mérete: 2mm x 2mm
  • Áramellátás: 100/240VAC – 50/60Hz
  • Méretek: 40cm x 50cm x 30cm
  • Súly: 20kg
  • Működési hőmérséklettartomány: 0°C – 50°C
  • Tárolás: korlátlan
  • Választható funkciók: kalibráció – keménységmérés – vizsgálati terhelés – etalon keménysége – skálák – anyagok – benyomó test típus – gyémánt típus – nyelvválasztás – megjegyzések – tűrések – fájl beállítások – nyomtatás – statisztikák – keménységi görbe – görbe összehasonlítás

Standard szállítási tartalom:

  • Kiértékelő egység

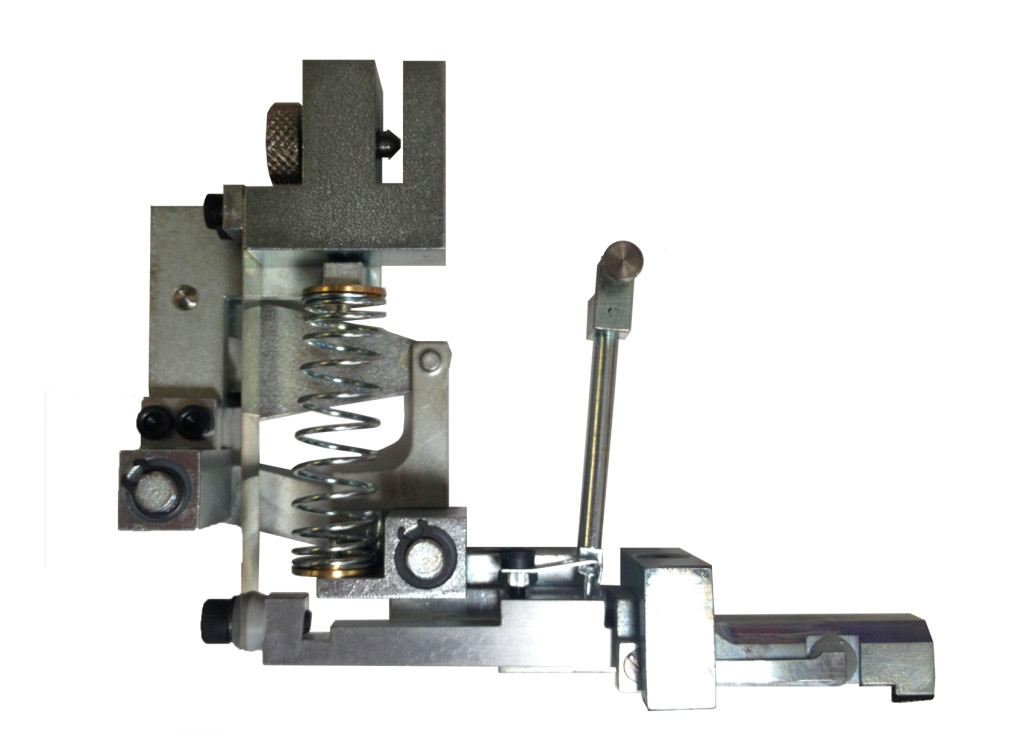

  • Mérőfej
  • Állvány
  • Tápkábel

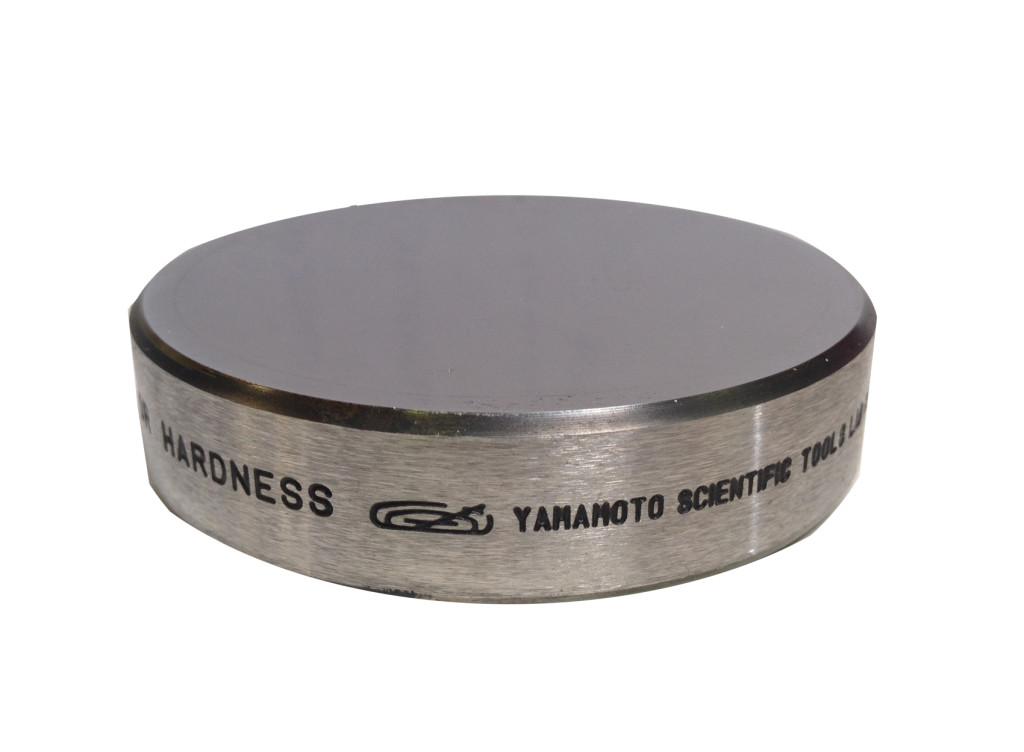

  • Vickers keménység-összehasonlító lap
  • Műanyag védőborítás
  • V-alakú támaszték 2-6mm hengeres átmérőjű próbadarabokhoz
  • V-alakú támaszték 4-35mm átmérőjű hengeres mintákhoz
  • V-alakú támaszték hengeres próbatestekhez min. 8mm – max. 60mm átmérőig
  • Mérőkar hosszabbítás belső mérési pontokhoz (+50 mm)
  • Mágneses érzékelő kábel
  • Pedálkapcsoló
  • Allen villáskulcs készlet
  • 2db csavar a benyomótesthez
  • 1 készlet tartalék biztosíték
  • HV keménységösszehasonlító lap (+ 1 támaszték)

Opcionális kiegészítők:

  • PC szoftver
  • Speciális skálák
  • További keménységösszehasonlító lapok
  • Nyomtató + csatlakozó
  • Tartalék benyomótest az A modellhez
  • Tartalék benyomótest a B modellhez
  • Tartalék benyomótest a C modellhez

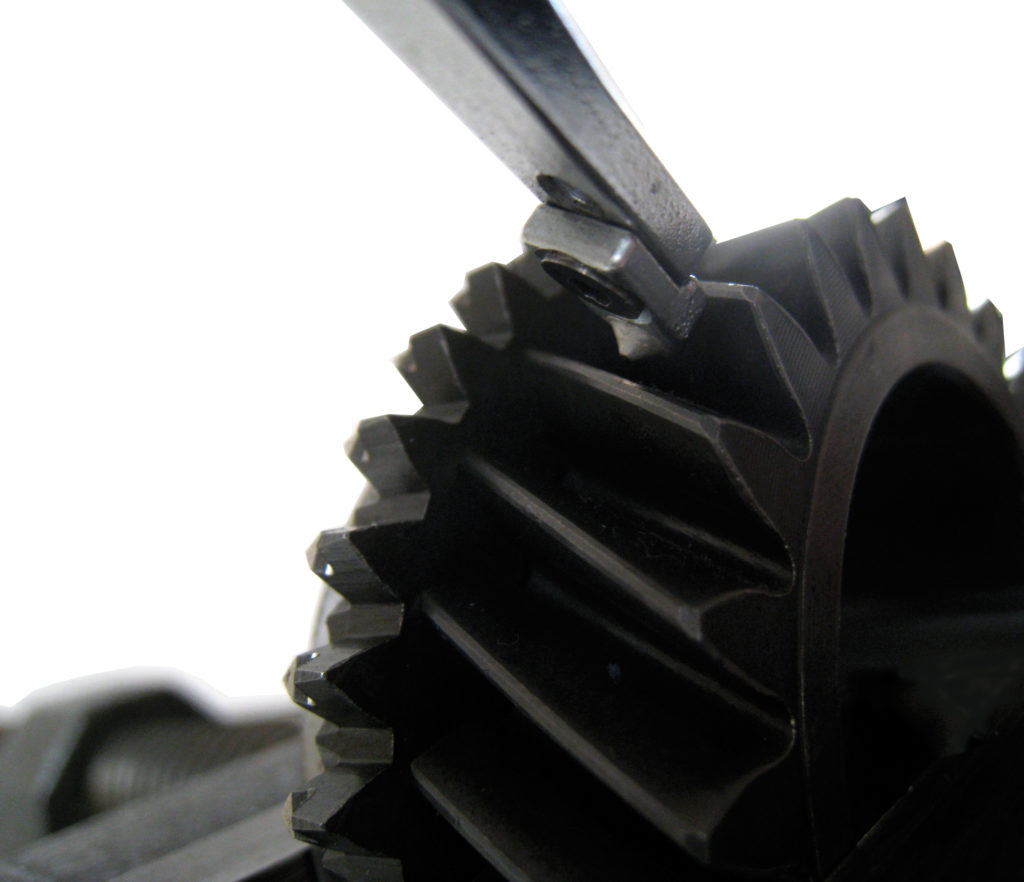

  • Speciális benyomótest fogaskerekekhez (A-B-C)
  • Speciális benyomótest hornyokhoz
  • Speciális benyomótest a C modellhez – Ø4mm
  • Mérőkar hosszabbítás +75mm / +100mm / +150mm / +200mm (max. 5kg terhelés mellett)
  • Külső Ethernet csatlakozó
  • Manuálisan állítható, emelhető állvány
  • További speciális támasztékok és tartozékok igény szerint
  • Mérőkar hosszabbítás belső mérési pontokhoz (+50 mm)
