Az UTStudio család 3.5 verzióra frissítette a VEO & PRISMA szoftverét

Továbbfejlesztett tulajdonságok és új eszközök:
- Jegyzet táblázat
- Színpaletta szerkesztő
- Új nyers adat exportáló funkció



Az UTStudio család 3.5 verzióra frissítette a VEO & PRISMA szoftverét



Továbbfejlesztett tulajdonságok és új eszközök:

-          Jegyzet táblázat

-          Színpaletta szerkesztő

-          Új nyers adat exportáló funkció





Megjelent az UTStudio szoftver frissítése! Ez a speciális verzió támogatja a VEO és a PRISMA hibakeresők legutóbbi verzióit.

Az UTStudio és UTStudio FREE Viewer szoftver 3.5.9R2 verziója letölthető a Sonatest weboldaláról.

Kattintson ide a legfrissebb szoftververzió letöltéséhez.







Az alábbiakban az új UTStudio szoftver néhány előnyét szeretnénk kiemelni.

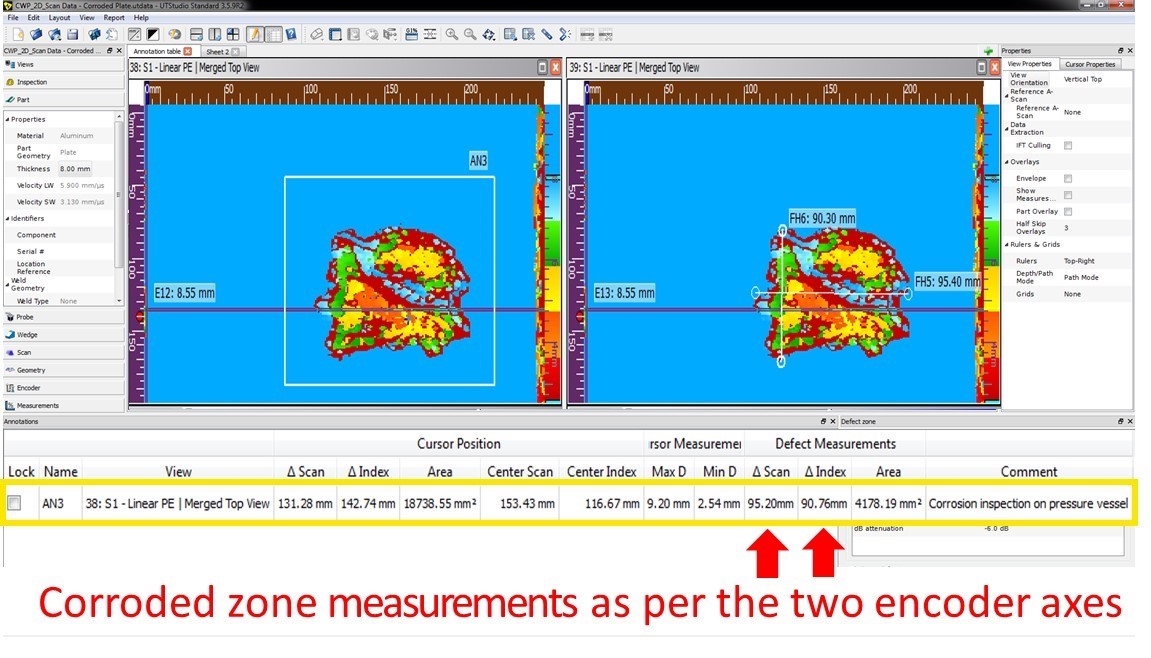

Jegyzet táblázat

A jegyzet táblázat az UTStudioegy új és erőteljes funkciója, ami továbbfejlesztett adatelemzést és riportolást tesz lehetővé. Egy egyszerű doboz létrehozásával a hibás terület felett a jegyzet funkció elérhetővé válik, és azonnal hasznos mérések kalkulálhatók. A jegyzetinformációk könnyedén hozzácsatolhatók a riportokhoz.

Tippek:

  • Ha a hibás terület kijelölésre került, zárolja hozzá jegyzeteit (baloldali opció a táblázatban), hogy elkerülje a nem kívánt módosításokat.
  • Egy jobb klikk a jegyzet táblázatra, és ki tudja választani a különböző jegyzetelt méréseket, ill. szerkeszteni tudja a hibás terület olyan paramétereit, mint pl.
    • dBcsillapítás küszöb
    • vastagság elemzés zóna


Előnyök: Ez az egyedülálló funkció egy automatikus, intuitív és hatékony eszköz, amely jelentősen növeli a méretezés, mérés és riportolás teljesítményét.

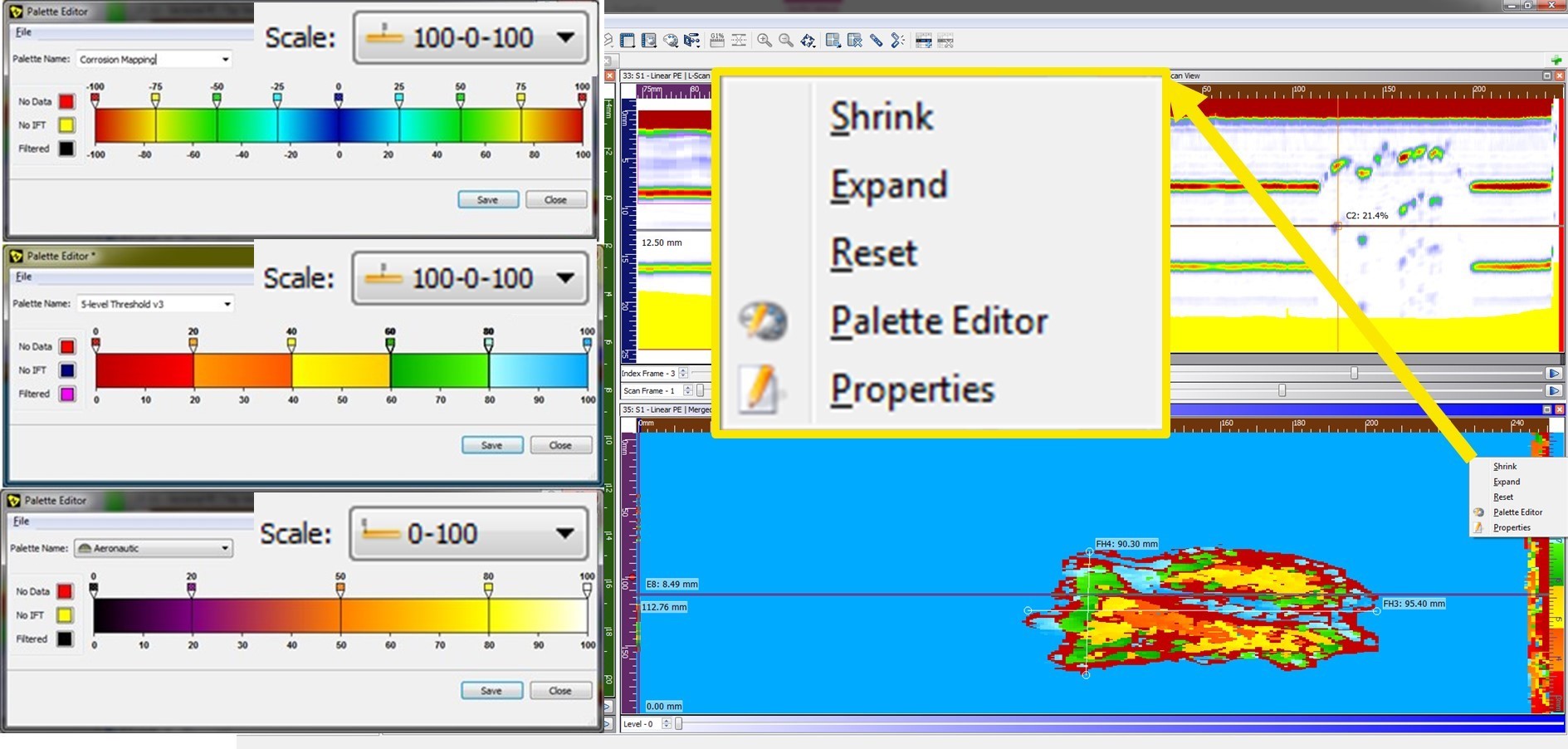

Színpaletta szerkesztő

A színek beállíthatóak 0%-tól 100%-ig vagy -100%-tól 100%-ig. A színek megváltoztathatók egy konstans gradiens mentén a következő színig, vagy fix % értékkel.

Tip
pek:

  • Kattintson a jobb gombbal a palettára. Így gyorsan hozzáférhet a paletta opciókhoz.
  • A mélységelemzéshez szükséges fix szín és adott mélység beállításához szerkessze a„View Properties”menüpont következő paramétereit:
    • Alacsony színmélység
    • Magas színmélység


Előnyök: A színpaletta szerkesztő lehetőséget ad a színpaletta beállításainak meghatározására, egyedi vizsgálati követelményekhez nagy rugalmassággal.

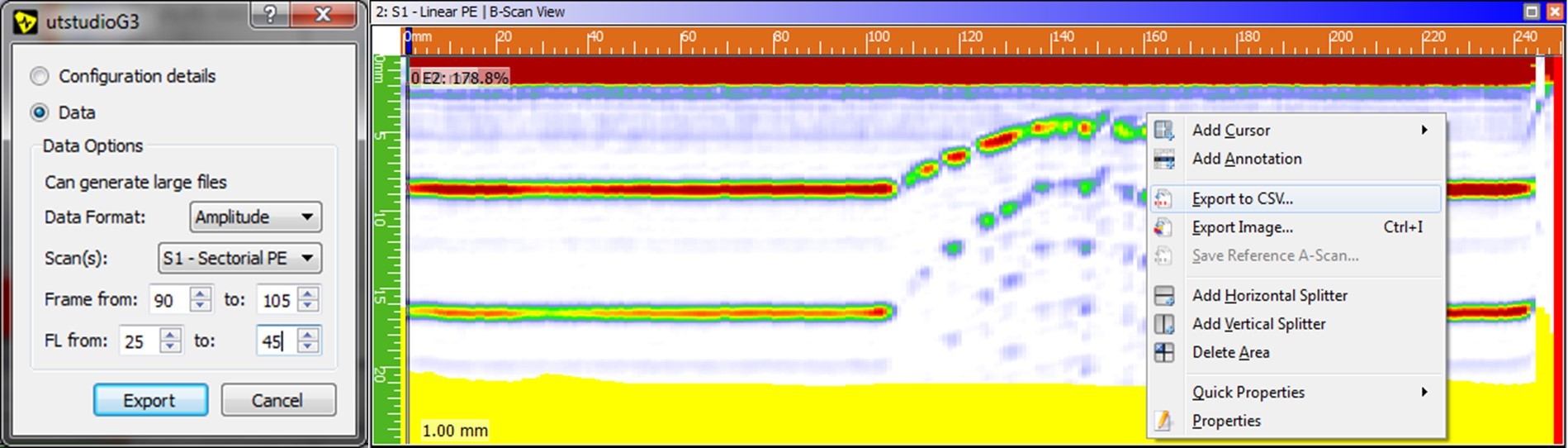

Nyers adat CSV export

Az új funkciók a következők:

  • Lehetőség van egyedi szkenek, keretek, és/vagy fókuszbeállítás kibontására.
  • Exportálhat S-Szkent, L-Szkent vagy A-Szkent közvetlenül a jobb-klikk menüből.
  • Az adatok exportálhatók amplitúdó (%FSH) formátumban.
  • Az adatok exportálhatók B-Szkenből vagy B-Log nézetből.


Tippek: Jobb klikk a Nézetre közvetlen hozzáférést biztosít a CSV export funkcióhoz.

Előnyök: Ez a funkció nagyon hasznos az olyan felhasználók számára, akik egyedi adatelemzést és kalkulációkat szeretnének végezni (például tételes feldolgozás) táblázatkezelő vagy más szoftver használatával, ami programozott algoritmusokkal tud futni.

Az új UTStudio termék videók



Kérjük, látogassa meg a Sonatest YouTube csatornáját, nézze meg az új termékvideóinkat, és ossza meg a hírt munkatársaival!



Kattintson ide a videóért!

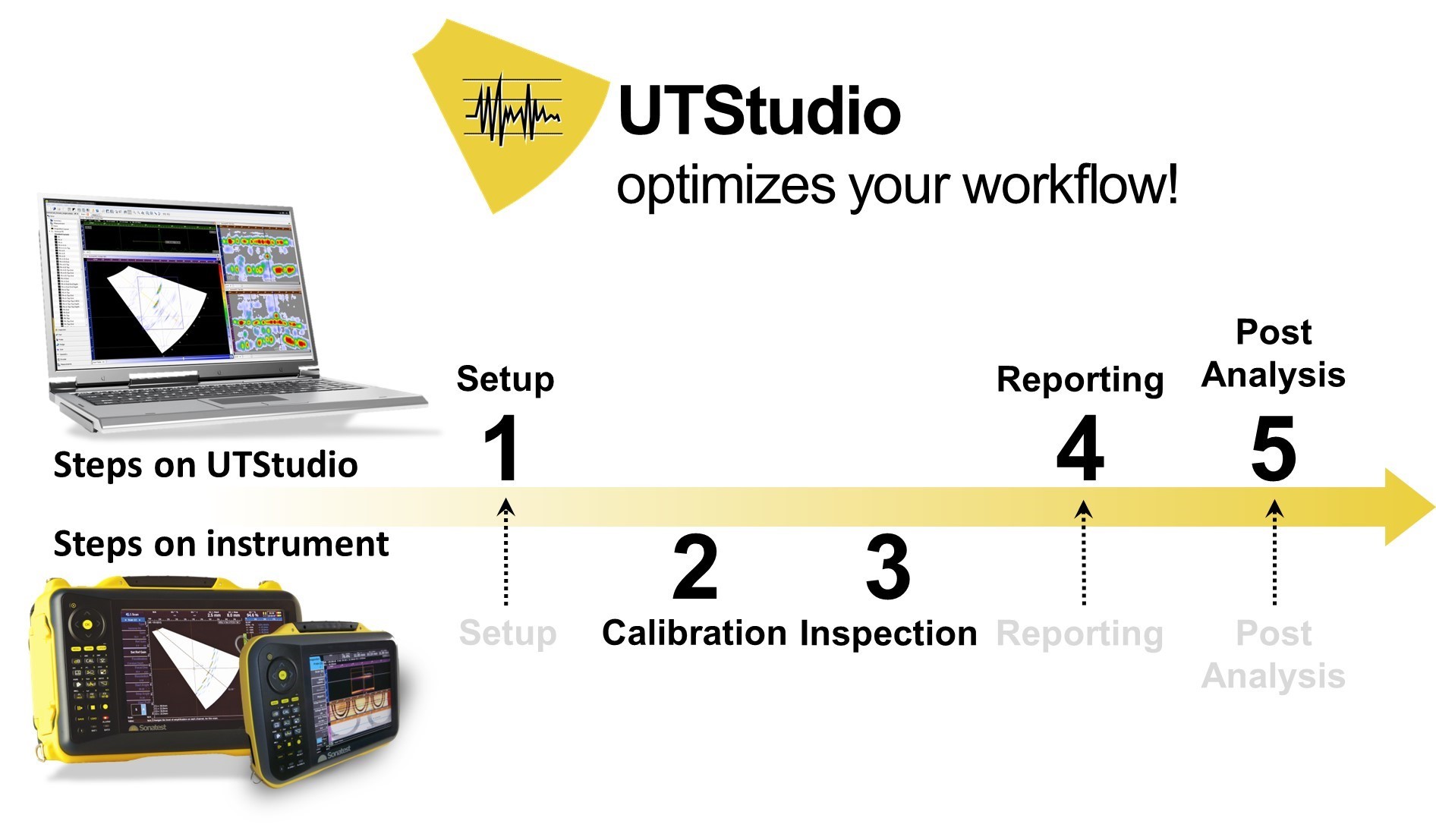

Irodai székéből kényelmesen, a PC alapú UTStudio szoftver használatával hatékonyan tud:

MENEDZSELNI



A konfigurációs fájlok paramétereit

A Scan Plan design-t a követelmények szerint

A szkenner és szondák geometriai paramétereit





RIPORTOLNI:

Gyors és sokoldalú automatikus jelentéskészítő eszközökkel

Több egyéni sablonnal az élesen illusztrált eredményeknek köszönhetően

MÉRNI:

A VEO & PRISMA felhasználóbarát felületének használatával

Hasznos jegyzetek és más elemzési eszközök használatával

A visszajátszás mód használatával felülvizsgálhatja az UTDATA fájlokat

MEGOSZTANI:

Akvizíció eredményeket a kollegáival

Teljesen rögzített eredményeket a vásárlóival
