Mikroelektronikai alkatrészek, nyákok termográfiai vizsgálata

Mikroelektronikai alkatrészek, nyákok termográfiai vizsgálata

Számos iparágban kihasználható a FLIR A-szériás hőkamerák által nyújtott lehetőségek, amely folyamatosan figyeli a termelést, a tesztüzemet és egy automatizált gyártás-felügyeletet, ellenőrzést biztosít vagy a kutatást- fejlesztést támogatja.



PCB ellenőrzése
A mikroelektronikai és elektronikai ipar, amelyben az infravörös kamerákat lehet használni, ahol a PCB- ellenőrzés során a termikus mintákat, anomáliákat lehet megjeleníteni, a NYÁK végső összeszerelése után a teszt üzem alatt. Az ilyen típusú vizsgálat fontos a magas megbízhatóságot követelő területeken foglalkozó elektronikai vagy elektrotechnikai iparágakban, ahol az anomáliák jelezhetik az esetleges korai meghibásodást vagy a nem megfelelő működést.



Telepítés, Csatlakozás

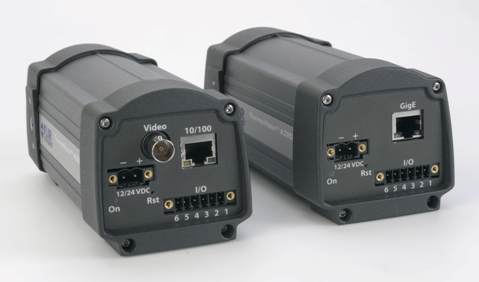

A felhasználástól függően mind a gyártósorokra mind a tesztüzemekbe vagy a fejlesztési laborokba felszerelhető különböző konzolokkal, állványokkal és több adatátviteli csatlakozásokkal. Az Axxx hőkamerák kialakítása (3 oldalon ¼” –os csatlakozás), súlya (800g), védettsége (IP54), tápellátása, adatátviteli csatlakozásai (std videó- BNC, G-Ethernet, Analóg és Digitális I/O) nem igényel nagy erőforrást. Az alkalmazástól függően több lencsével szerelhető, ami a 7°-tól – 90°-ig történhet a távolság vagy a beláthatósági igénytől függően. A mikroelektronikai területek igényeinek is megfelelve több makrolencsével 25µ, 50µ, 100µ is szerelhetőek.



Működés, Vezérlés
A FLIR Axxx típusú hőkamerák 50mK-es termikus érzékenységgel, nagy pontossággal és sebességgel dolgoznak. A Gigabit Etherneten keresztül egy időben nyerhetjük ki az adatokat és vezérelhetjük a rendszereket, amelyeket különböző platformokon keresztül állíthatunk be. A rendszer belső szoftvere a gyors telepítés és ellenőrzésére szolgál ahol alap funkciókat érhetünk el egyszerűen. A Thermovision Systems Tools –nak az IP Config és IR Monitor szoftverei elsősorban a hálózati protokollokat támogatja, főleg ha több rendszer egy nagyobb hálózatban üzemel, de ezen a síkon is teljes vezérlést és adatfolyam mentést érhetünk el. Az FLIR R&D szoftver segítségével egy felhasználó barát on-line, real-time diagnosztikát és kiértékelést érhetünk el. Az utóbbi két, szoftverrel számos automatizált, időzített vagy riasztási funkciókat és ezek mentését/naplózását állíthatunk be.

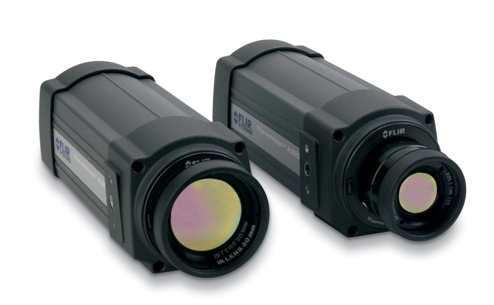

FLIR Axxx és R&D rendszer
A hőkamera szinte bárhol ellenőrizheti a termelési vagy tesztelési folyamatot és megjeleníti a hőmérséklet-különbségeket, területek hőmérséklet eloszlását, vonalak menti változásokat és a különböző hőmérsékletek időbeli lefolyását. A FLIR A325 egy kompakt, könnyen telepíthető, kezelhető és megfizethető termográfiai rendszer, amely egy célszámítógéppel teljes mértékben ellenőrzés alatt tartja a folyamatokat. Ez az első rendszer, amely 320×240 pixeles képekkel akár 60 Hz-en szolgáltat valósidejű adatfolyamot, hogy megfeleljen a GigE Vision és GenICam által nyújtott lehetőségeknek. A FLIR A325 kamerához nyújtott szoftver egy egyedi fejlesztésű professzionális eszköz, mely nagy sebességű élőképeket szolgáltat, ment el a számítógépre és az Alarm funkcióival, On-line felügyeletet tarthat. A szabványok betartása miatt, a FLIR A325 egy Plug & Play-eszköz a FLIR R&D szoftverrel, amely a harmadikfél a rendszerben, a Machine Vision, a NIS IMAQ VisionTM -és a MVTecs HalconTM -szoftverek között.

Wesser Csaba
